如何使用 BRAND® 移液管

移液管是用于测量液体体积的量具,通常为“量出”校准。在生产过程中,它们被逐个进行容积校准,并被给予一到两个校准标记。

移液管分为胖肚移液管和刻度移液管(TD, Ex 量出校准)、以及最大容量为 200 μl 的一次性微量移液器(TC, In 量入校准)。

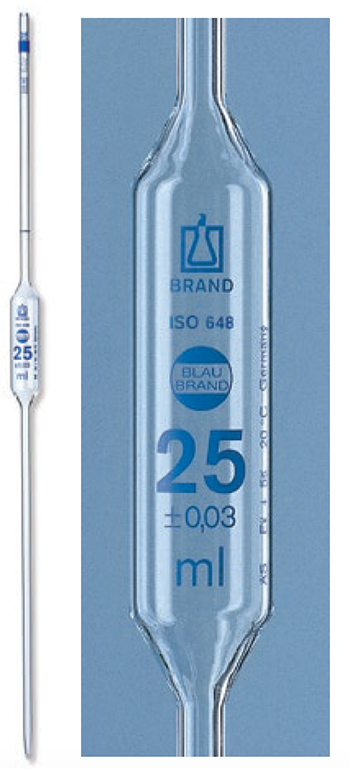

胖肚移液管

  • 校准:
    - AS 级:'Ex + 5 s'
    - B 级:'Ex'
  • 测量准确度通常高于刻度移液管
  • 胖肚移液管的类型:
    最重要的一种类型是具有 1 个刻度的胖肚移液管(完全排液)。相对少用的是具有 2 个刻度的类型(部分排液)。
    胖肚移液管亦称为单标线移液管。
移液管是用于测量液体体积的量具

刻度移液管

  • 校准:
    - AS 级:'Ex + 5 s'
    - B 级:'Ex'
  • 具有分刻度,可读取部分体积
  • 刻度移液管的种类
    - 2 类 – 标称量程位于顶部,部分体积也可完全排出
    - 1 类 – 标称量程位于底部,所有体积都是部分排出
    - 3 类 – 标称量程位于底部,只对标称量程完全排出

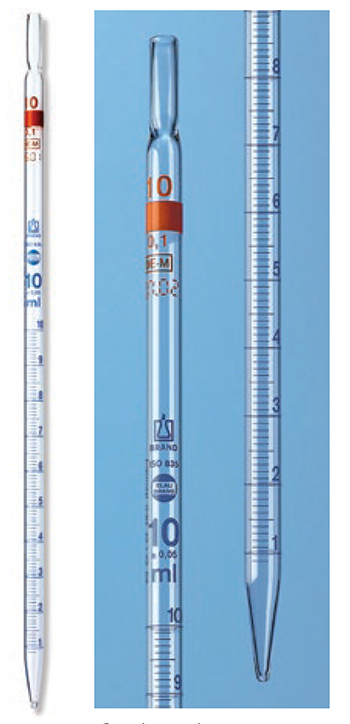

刻度移液管,2 类,标称量程位于顶部

刻度移液管,2 类,标称量程位于顶部

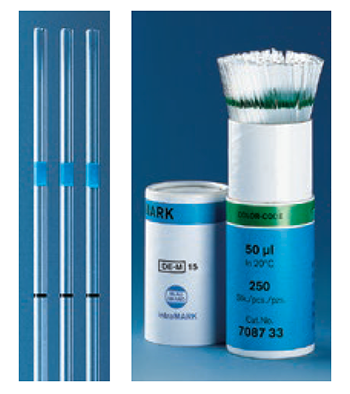

毛细管移液管
,例如 BLAUBRAND® intraMark

  • (TC, In) 量入校准
  • 一个环形标记
  • 量程为一端与环形标记之间的范围
  • 毛细管移液管

    毛细管移液管
    ,例如 BLAUBRAND® intraEnd

  • (TC, In) 量入校准
  • 无环形标记
  • 量程为两端之间的范围(端到端毛细管)
  • 毛细管移液管

    移液管的操作

    “量出”('TD, Ex') 校准的移液管

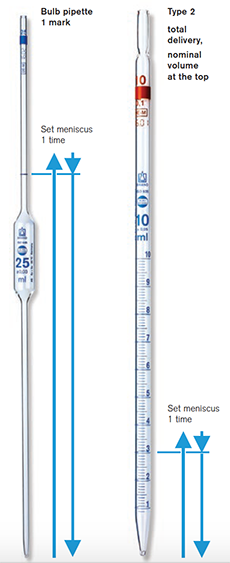

    正确使用具有 1 个刻度的胖肚移液管(此处标称量程为 25 mL)以及 AS 级 2 类刻度移液管(此处部分体积为 3 mL)正确移液,使用:移液管助吸器(请参见 第 18 页)

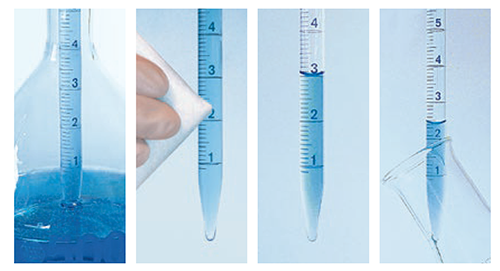

    吸液:

    1. 用移液管助吸器吸液至移液管相应的刻度标记以上约 5 mm。
    2. 用纸巾擦干移液器吸头外部残留的任何液体。
    3. 设定凹液面。
    4. 擦掉粘在管尖上的任何液滴。

    排液:

    1. 竖直地拿着移液管。将移液管尖抵住倾斜的接收容器的内表面,以排出液体。
    2. 当凹液面停在管尖时,开始计算 5 s 的等待时间(只对 AS 级)。
    3. 等待时间后,沿着内壁向上划移液管尖约 10 mm 的距离,以擦掉残液。

    说明:校准时已经将仍然留在管尖内的残液算在内,因此不得将其排入容器中,例如用吹出的办法。

    毛细管移液管
    毛细管移液管

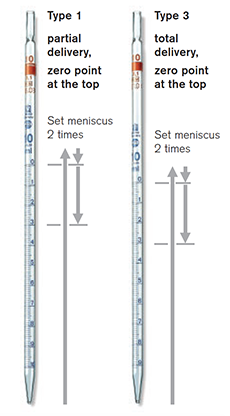

    1 类和 3 类

    当使用 1 类和 3 类刻度移液管(零点位于顶部)时,凹液面必须:

    1. 首先设定在零点,然后排出一点液体,使液面略高于想要的部分体积。
    2. 在 5 s 的等待时间后,再次设定凹液面。

    用 2 类刻度移液管工作要快速、简单得多。用 1 类和 3 类移液管的问题是,在必须进行凹液面的第二次设定时,会排出太多液体,需要重新制备样品(具有 2 个标记的胖肚移液管也有这个问题)。

    用 2 类刻度移液管工作要快速得多。

    “量入”(TC, In) 校准的移液管

    用毛细管移液管正确移液

    用具:移液管助吸器(请参见 第 18 页)

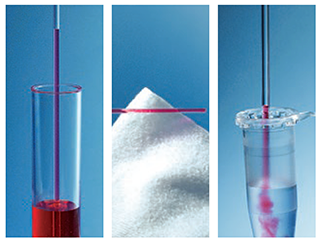

    毛细管移液管是内径非常狭窄的移液管。它们要么用移液管助吸器吸液,要么借助虹吸作用自动吸液。排空后,必须用稀释液反复冲洗毛细管移液管。

    吸液

    • 准确地吸取液体到想要的刻度。
    • 水平拿着移液管,用纸巾仔细擦掉液体。

    排液

    • 为了排空毛细管,用移液管助吸器吹出液体,然后用稀释液冲洗两到三遍(由于是“量入”校准,因此必须这么做)。
    • 端到端毛细管通常直接置于稀释液中,通过摇晃洗出。
    毛细管移液管是内径非常狭窄的移液管
    毛细管移液管是内径非常狭窄的移液管

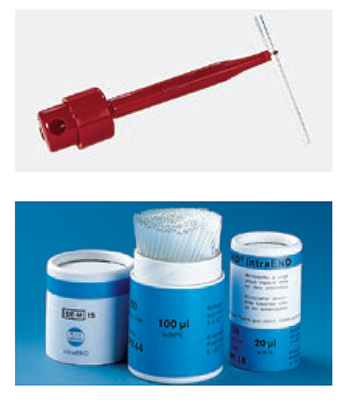

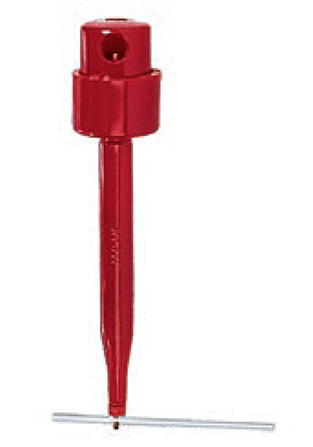

    毛细管拾取器及端对端毛细管

    毛细管拾取器及端对端毛细管

    使用移液管助吸器

    不允许用嘴或带吹口的管子移液。应始终用移液管助吸器移液。这可大大减少感染或受伤的风险。

    移液管助吸器是操作移液管的必需工具。

    移液管助吸器的种类:

    • 电动移液管助吸器
    • 手动移液管助吸器

    电动移液管助吸器

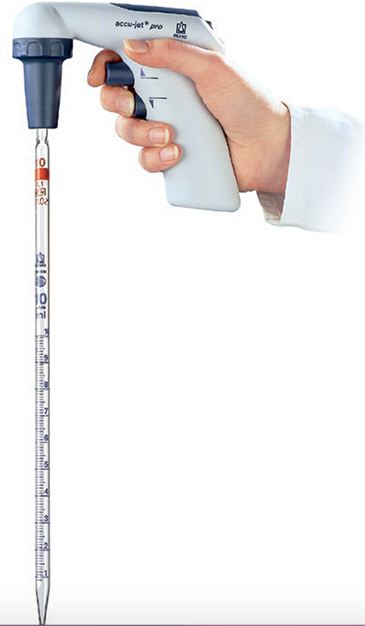

    电动移液管助吸器是长时间连续移液操作(例如为了细胞培养)的理想工具,例如 BRAND®的 accu-jet® pro

    可变马达速度控制以及专用阀门系统实现了移液管从 0.1 至 200 ml 的灵敏操作。

    一个与滤膜相连的集成止回阀有效防止了液体渗透。为了防止腐蚀,有一个正压补偿机制能将液体蒸汽转移至机体外。

    操作

    移液操作通过两个大功能按钮控制:

    • 吸液

    按上面的按钮可给移液管吸液。吸液速度可由按压按键力度无级控制。

    • 排液

    排液速度可由按压按键力度无级控制。

    选择重力排液马达排液。

    分液:重力排液还是马达排液?

    排液方式的选择取决于应用。在分析实验室,常用“重力排液”方式,以获得所要求的体积测量准确度。为了达到移液管上所指示的准确度,必须让液体自由流出,并遵循排出量和等待时间。然而,在微生物学中,体积测量的准确度并不那么重要。在这类应用中,营养液等均匀、快速的排出才是最重要的。因此,在这一领域,通常使用“马达排液”方式。

    分液:重力排液还是马达排液

    手动移液管助吸器

    当进行短时间连续移液时,使用手动移液管助吸器,主要应用于化学实验室。

    例如 BRAND®的大容量移液管助吸器

    该控制器与容量为 0.1 至 200 ml 的所有胖肚移液管和刻度移液管兼容。专用阀门系统使凹液面调节更加容易。疏水性滤膜保护系统不受渗透液体影响。

    操作

    当进行短时间连续移液时,使用手动移液管助吸器

    产生负压:向内按压。

    当进行短时间连续移液时,使用手动移液管助吸器

    吸液:向上移动移液杆。移液杆推得越远,移液器吸液越快。

    当进行短时间连续移液时,使用手动移液管助吸器

    调整凹液面/通过“重力移液”方式分液:轻轻向下按移液杆。凹液面下降;释放移液杆,凹液面停止。需要排空液体时,请完全按下移液杆。为了达到A级精度,请勿吹落残留的液体!

    当进行短时间连续移液时,使用手动移液管助吸器

    吹出:通过“重力移液”方式移液粘性介质时,移液管吸头常常无法完全排空。此时,可按压大容量移液管助吸器上的橡胶胖肚,吹出所有残余的液体。

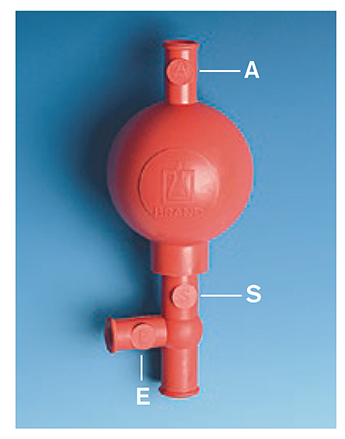

    吸耳球

    胖肚移液管和刻度移液管的经典助吸装置。

    操作

    1. 将移液管顶端插入
    2. 按 'A' 并挤压吸球(产生负压)。
    3. 按 'S' 吸取液体到略高于想要刻度的位置。
    4. 按 'E' 排出液体到想要的刻度,或者排空移液管。

    吹出

    • 吹出粘稠液体,侧面的出口必需关闭并挤压小球。

    注意!

    吸耳球不能在湿润的状态下储藏,以防吸入液体!

    胖肚移液管和刻度移液管的经典助吸装置

    对这些移液管,已经开发出专用移液管助吸器。它们在医学领域与容量不超过 1 mL 的毛细管移液管、血液稀释移液管和血糖移液管配用。

    操作

    BRAND®的传统微量移液管控制器
    BRAND®的传统微量移液管控制器

    吸液/排液:转动指轮以吸入和排出液体。量入校准(TC,In)的移液管应通过多次吸液和排液稀释液洗涤。

    BRAND®的传统微量移液管控制器

    “重力排液”方式分液:要从量出 (TO, Ex)校准的移液管排液,请按下放气按钮(必要时需要等待一段时间)。

    BRAND®的传统微量移液管控制器

    排液:大尺寸排液键可无需用手接触,直接排空用过的移液管。

    例如 BRAND® 的传统微量移液管助吸器

    由于其有一定角度的设计,特别适用于 IVF 实验室和医学实验室中显微镜下的工作。

    操作

    BRAND®的传统微量移液管控制器
    BRAND®的传统微量移液管控制器

    装上移液管:请始终连接在移液器的短端,即按住移液管的颜色代码,然后小心地将其滑入适配器。

    BRAND®的传统微量移液管控制器

    吸液:向后旋转指轮,直到液体达到所需的刻度。

    BRAND®的传统微量移液管控制器

    排液:“量入”校准移液管向前转动指轮直至排液完成。用稀释液冲洗移液管至少三遍。“排液”校准移液管:如为“重力排液”,请按住排气按钮,直至所有液体排尽(必要时需要等待一段时间)。
